型號：CAKJ-XHB-4XS

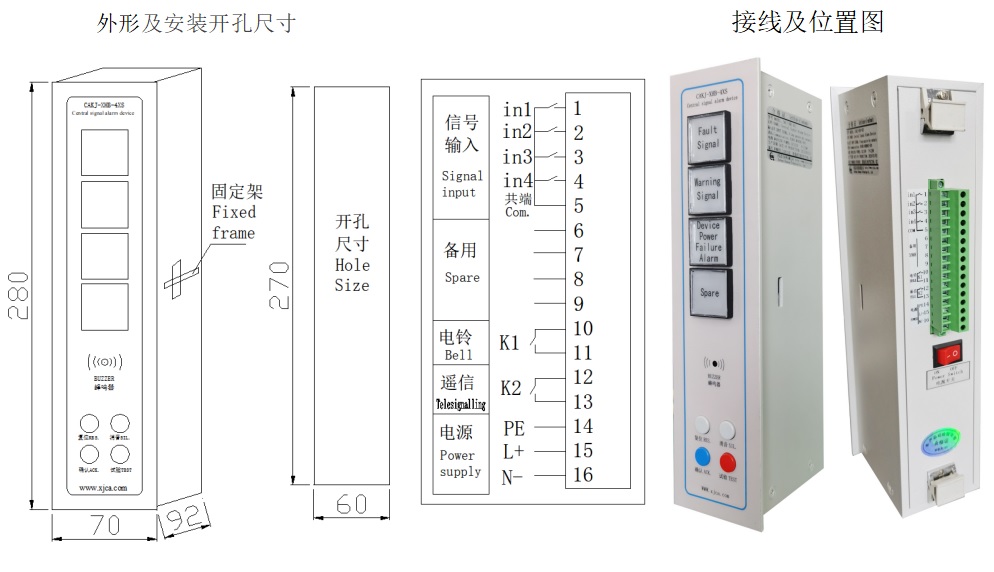

尺寸：70X280X92(豎）
參數：4路信號報警
規范：220V

CAKJ-XHB-4XS信號報警裝置，是專為發電廠、變電站信號系統設計的一種集中管理的微機信號報警系統。具有抗干擾能力強、操作簡便、安裝使用方便、維護量小等特點。該產品廣泛應用于電力、石油、化工、冶金及煤炭等行業，使電力及工業自動化監測、信號報警的高智能型產品。

二．功能特點
1，報警回路：4路無源干接點信號。
2，具備試驗（試燈）、確認（接受）、消音及復歸功能。并自帶功能按鈕。
3，具備手動和自動確認功能，自動確認時間30s。
4，報警光字牌：報警時顏色紅色,不報警時為白色。
5，輸入信號類型可選擇:開關型接點、開關型保持接點。（注）
6，輸入信號常開常閉可選擇：對于每一個信號，可選擇常開變常閉報警（默認），
   可選擇常閉變常開報警。
7，裝置自帶蜂鳴器：報警時發聲“嘀、嘀...”,不報警時無聲。
8，裝置帶1路報警輸出接點，可啟動電笛電鈴，加強聲音報警效果。
9，裝置帶1路遙信輸出接點，連接其他設備或作為事故停鐘信號。
10，裝置可選數字通訊輸出，RS485串行通訊接口，MODBUS通訊協議（可選項）。
注：開關型接點：動合接點，當系統發生故障時接點閉合，裝置報警，故障解除后接點斷開，報警復位。
    開關型保持接點：動合接點，當系統發生故障時接點閉合，裝置報警，故障解除后接點斷開，報警信號保持，需要人工手動復位。
三．通用技術要求
1.工作電源：DC220V，DC110V，DC125V，AC220V，AC240V可選.
2.信號容量 ：4回路。
3.輸入信號方式：常開或常閉無源干接點或有源接點（訂貨時指明）。
4.光字牌：發光窗口尺寸32x22，顏色：紅、綠可選。
5.報警輸出：光字牌閃光、蜂鳴器或音響發聲。
6.報警聲音：蜂鳴器嘀聲60DB；擴大音響可選我公司CAKJ-DL電鈴,CAKJ-DD電笛。
7.接點輸出：2個繼電器接點輸出，分別對應報警音響接點、報警遙信接點。
8.接點容量：AC250V,3A純阻性負載，DC220V，0.125A感性負載。
9.功能設置：同時按下“消音”和“復歸”功能鍵3s以上，聽到蜂鳴器嘀聲，設置完成
10.功率消耗：整機不大于30W 。
11.通訊接口（可選項）：標準RS485串行通訊接口，MODBUS通訊協議
12.絕緣電阻：輸入-輸出-電源-外殼之間不小于100MΩ
13.工頻耐壓：輸入-輸出-電源-外殼之間能承受2kv，1min，5mA，50/60HZ的試驗，無閃絡、擊穿現象。
14.抗干擾能力：能承受1MHz和100kHz衰減震蕩波的高頻干擾試驗，共模為2.5kV、差模1.0Kv，產品不應出現誤動或拒動現象。
15.環境條件：環境溫度-10℃~60℃；環境濕度不大于90%
16.重量：1kg
